概述

觸頭盒采用環氧樹脂結構，用于各種手車式開關柜，起絕緣隔離和聯接過渡作用。 安裝中心距離為250mm,適用額定電壓10KV，電流2500A~3150A。觸頭盒在額定電流下，長期工作下出線端部溫升不超過65℃。

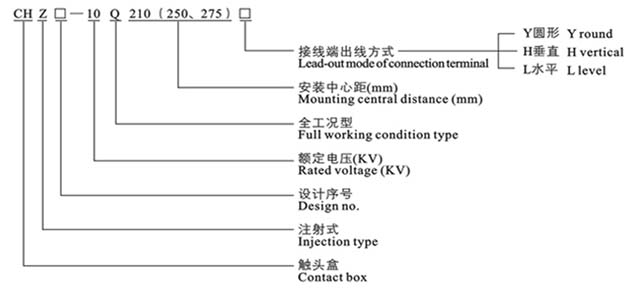

型號及其含義

使用條件

1.海拔高度不超過1000M；

2.周?chē)鷼鉁?40℃~10℃；

3.當空氣溫度+20℃時，相對濕度布超過95%；

4.無嚴重影響觸頭盒絕緣的氣體、蒸汽、灰塵及其它爆炸性和腐蝕介質的場所。

技術數據與要求

1.觸頭盒同觸頭對地應能耐受工頻實驗電壓（有效性）42KV，歷時5分鐘，雷電沖擊（峰值)75KV；

2.觸頭盒在額定電流下，長期工作下出線端部溫升不超過65℃；

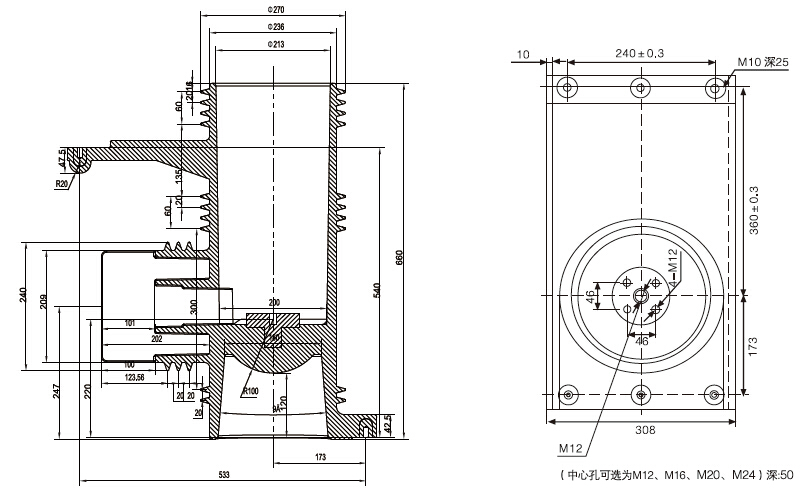

3.觸頭盒外形及安裝尺寸見附圖。
